循環流化床鍋爐（Circulating Fluidized Bed Boiler,CFBB）以其高效、低污染、燃料適應性廣、負荷調節性能好、灰渣綜合利用等優點，作為新一代的燃煤鍋爐，在電力、城市供熱、工廠蒸汽生產中得到越來越廣泛的應用。

但由于循環流化床鍋爐的燃燒過程的機理十分復雜，給煤、送引風、一、二次風量分配，返料、床厚、床溫耦合性強，非線性、大滯后及時變的過程特征使對象更加復雜，煤種的變化還會改變鍋爐的燃燒方式，采用傳統控制技術不能滿足CFB鍋爐自動控制運行的需要，又無法建立精確的數學模型。因此國內運行的CFB鍋爐普遍處于手動控制狀態，投運的國內外多種DCS系統基本局限于數據采集監視和連鎖保護功能，關鍵工藝技術指標不易穩定，對負荷、燃料的變化不能及時有效地跟蹤，制約了循環流化床鍋爐本身諸多優勢的有效發揮。此外，手動控制使司爐工面臨繁重的工作量，設備和主要工藝參數的運行品質因人而異，容易造成生產效率降低，能耗增加，設備壽命減少，并存在諸多事故隱患。

循環流化床鍋爐先進控制軟件是在綜合研究了燃燒過程機理、生產工藝特點和操作人員的經驗基礎上，以裝置的整體運行為目標，結合采用控制器無模型自適應控制技術構成的整體解決方案。

1 先進控制軟件的構成

1.1 系統構成

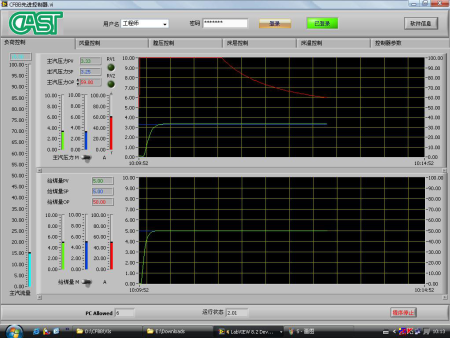

循環流化床鍋爐先進控制軟件是一套基于Windows運行環境的軟件產品，運行時需要安裝NI LabView RT 環境，可安裝在PC、嵌入式PC機中構成先進控制站，應用通用的通信協議和接口與循環流化床鍋爐控制系統DCS（PLC）建立數據連接和共享。

其主要通訊連接方式有：

支持OPC Client功能基礎上的OPC通訊

支持主流HMI軟件的API通訊功能，連接HMI軟件的實時數據庫

支持DDE通訊

支持現場總線連接

ControlNet

Profibus DP

工業以太網

MODBUS RTU

MODBUS TCP

1.2 功能

1.2.1 基本功能塊

包括五個功能模塊，構成多入多出的整體控制系統，實施綜合解耦和統一調度，完成與循環流化床鍋爐燃燒相關的全部控制功能：

負荷控制模塊

風量控制模塊

爐膛負壓控制模塊

床層厚度控制模塊

床層溫度優化控制模塊

應用案例

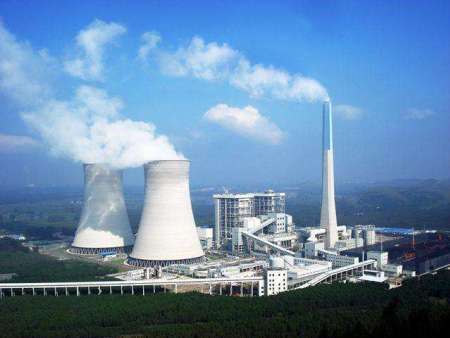

某熱電廠MFA控制應用實例

流化床鍋爐正成為熱電廠主要的生產設備。其獨特的設計使得像煤粉這樣的燃料能在空氣中流動，這樣燃料就能和周圍的空氣較好的接觸，使燃燒更加充分。流化床鍋爐可以使用像廢煤、木頭、燃料渣等低等級的燃料。更重要的是，與傳統的鍋爐相比，它釋放出的COx和NOx要少的多。

中國政府已經提出了一個新法規，強制關閉所有小型的電廠（小于200MW），除非這些廠轉用流化床鍋爐。其目的是獲得經濟效益，同時減少空氣污染。

一個典型的流化床鍋爐有多個關鍵過程變量：蒸汽壓力、溫度、煤的喂料量，空氣供給量和汽包液位等。

控制難點包括，溫度回路的大滯后，壓力回路的非線性，汽包液位的大負荷變化和收縮膨脹問題。特別是低等級的燃料的BTU值不一致，使得燃空比控制變得非常困難。

在江遠某熱電廠安裝了一個CyboCon CE控制儀表和一套CyboCon控制軟件，控制兩個產量為75噸/小時的流化床鍋爐。MFA控制器能有效地控制蒸汽溫度，蒸汽壓力和汽包液位。江遠熱電廠的總工程師評價到：“這些回路通常只能手動控制，但MFA控制能力給我們留下了深刻的印象，我們已經給CyboSoft上海公司發了份鑒定書，為我們成功地實現了這次設備改造。”

實現的控制效果：
?蒸汽溫度變化范圍在±2°C。
?蒸汽壓力變化范圍在±0.1Mpa。
